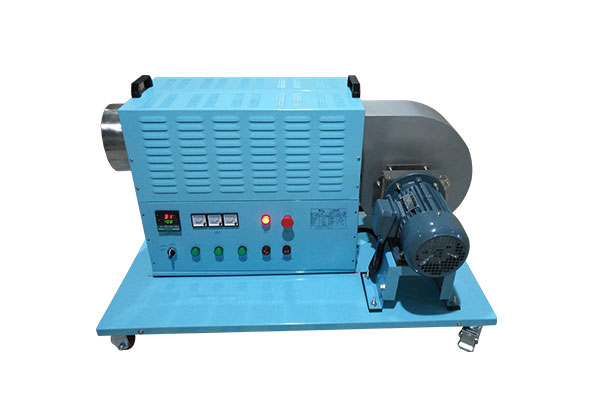

循環型熱風機

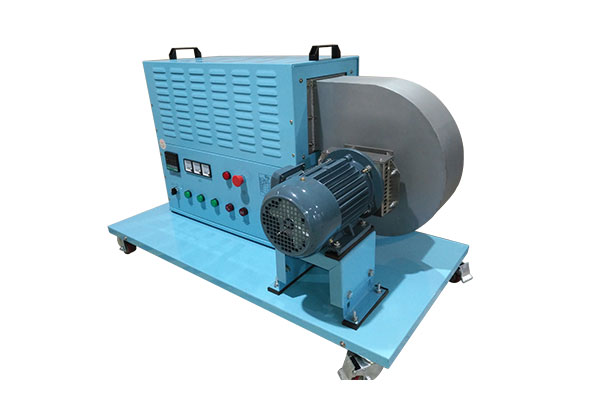

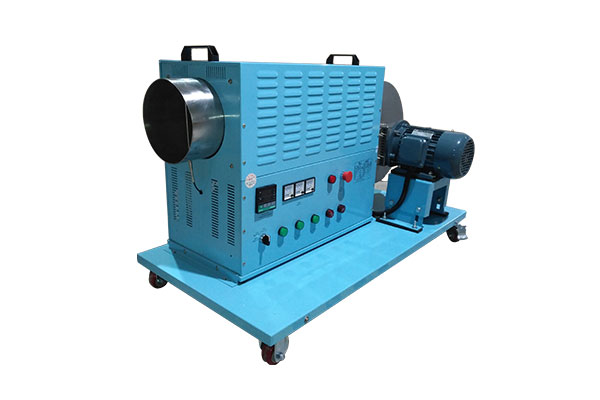

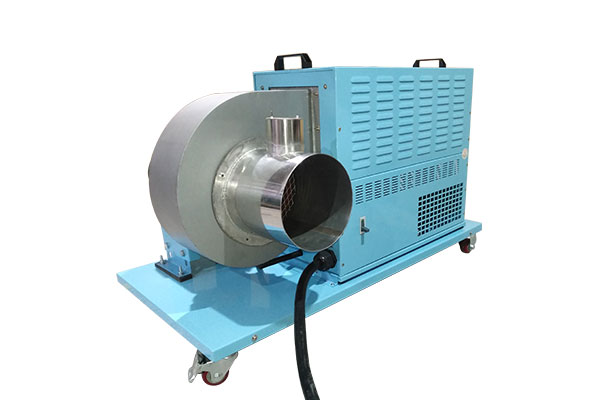

實用循環型熱風機
工業實用循環型熱風機在電子、食品、制藥、印刷、包裝、清洗、熱處理……各行業有十分廣泛的應用前景。是現代工業熱源升級換代的新產品，是熱風輸送爐、干燥爐、烘箱、封裝機等自動化機械的標配熱風源配置。
l 采用非磁性鎳鉻絲通電加熱空氣作熱風源，干凈衛生，符合環保。設有防干燒折斷功能。
l 巧妙風洞設計，空氣從螺旋電熱絲內/外側均勻通過，熱交換近100%，風壓損失少，流量少。
l PID/SSR控制，精度高，反饋快，持久耐用。
l 設有多重過熱過載保護裝置，充分保證設備安全，可全年365日不停運轉工作。
l 出風口設置K型熱電偶，直接檢測控制，出風溫度恒定。
l 多纖保溫棉隔熱，堅固機殼，使用安全可靠，可長期保持高溫工作。
l 連續使用溫度可達350℃/450℃/500℃，應用廣泛。
l 標準循環型熱風機應用專利設計的散熱裝置，持續進風溫度可達230℃/400℃，風量調節采用變頻 器調速，更顯節能，可控性高，熱損少等優異特性。
l 另有遠程開關(6m)及風機殼防炙隔熱套可供選配。
l 標準循環型熱風機采用國際品牌電氣主控件（如配變頻器，PID溫控器，SSR， 斷路器，中間繼電器，磁力開關等）。PID溫控器精度為±0.5%，并配有遠程開關；
經濟循環型熱風機采用國際品牌電氣主控件（如PID溫控器，SSR， 斷路器，中間繼電器，磁力開關等），不配變頻器，但配電機保護器。PID溫控器精度為±0.5%；
實用循環型熱風機采用國內品牌電氣主控件（如PID溫控器，SSR， 斷路器，中間繼電器，磁力開關等）。PID溫控器精度為±0.5%.不配變頻器，但配電機保護器
B型循環型熱風機不配溫控單元裝置，只有風機與發熱裝置

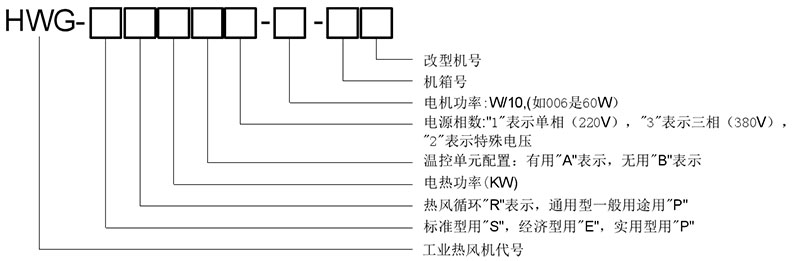

型號說明：
例：
1：HWG-PR5A3-018-22（實用循環型熱風機，電熱功率為5KW，電源3相380V，電機250W，2型機箱；有溫控配置）
2：HWG-PR20A3-3-41（實用循環型熱風機，電熱功率為20KW，電源3相380V，電機3KW，4型機箱；有溫控配置）
實用循環型熱風機參數表
|
型號 |
HWG-PR3A1-006-11 |
HWG-PR3A1-018-12 |
HWG-PR5A3-006-21 |
HWG-PR5A3-018-22 |
HWG-PR5A3-025-23 |
|
|
電源50Hz |
單相220V |
單相220V |
三相380V |
三相380V |
||
|
電熱功率 |
3 kW |
3 kW |
5 kW |
5 kW |
||
|
進風溫度 |
常溫~ 230℃ |
常溫~ 230℃ |
常溫~ 230℃ |
常溫~ 230℃ |
||
|
出風溫度 |
常溫~ 450℃ |
常溫~ 350℃ |
常溫~ 450℃ |
常溫~ 350℃ |
||
|
出風口配件口徑 |
2″(φ57) |
2″(φ57) |
21/2″(φ76) |
21/2″(φ76) |
21/2″(φ76) |
|
|
風
機 |
功率 |
60W |
180W |
60W |
180W |
250W |
|
最大風量 |
3.5m3/min |
6.7m3/min |
3.5m3/min |
6.7m3/min |
8.4m3/min |
|
|
最高風壓 |
412Pa(全壓) |
450Pa(全壓) |
412Pa(全壓) |
450Pa(全壓) |
860Pa(全壓) |
|
|
噪音 |
74dB |
72 dB |
74 dB |
72 dB |
74 dB |
|
|
配置 |
電源線3m長，帶耐溫風機 |
|||||
|
重量 |
20kg |
30kg |
||||
|
型號 |
HWG-PR7.5A3-006-24 |
HWG-PR7.5A3-018-25 |
HWG-PR7.5A3-025-26 |
HWG-PR10A3-025/055/075-31 |
HWG-PR15A3-025/055/075-32 |
|
|
電源50Hz |
三相380V |
三相380V |
三相380V |
|||
|
電熱功率 |
7.5 kW |
7.5 kW |
10 kW |
15 kW |
||
|
進風溫度 |
常溫~ 230℃ |
常溫~ 230℃ |
常溫~ 230℃ |
|||
|
出風溫度 |
常溫~ 450℃ |
常溫~ 350℃ |
常溫~ 350℃ |
|||
|
進/出風口配件口徑 |
3″ |
3″ |
3″或4″ |
|||
|
風
機 |
功率 |
60W |
180W |
250W |
250w/550W/750W |
|
|
最大風量 |
3.5m3/min |
6.7 m3/min |
8.4m3/min |
8.4m3/min / 14.5m3/min / 20.5m3/min |
||
|
最高風壓 |
412Pa(全壓) |
450Pa(全壓) |
860Pa(全壓) |
860Pa(全壓) / 1050Pa(全壓)/1250Pa(全壓) |
||
|
配 置
|
74 dB |
72 dB |
74 dB |
76 dB |
||
|
配 置 |
電源線3m長，帶耐溫風機 |
|||||
|
重量 |
30kg |
42kg |
||||
|
型號 |
HWG-PR20A3-1.5-41 |
HWG-PR25A3-1.5-42 |
HWG-PR30A3-2.2-43 |
HWG-PR35A3-2.2-44 |
HWG-PR45A3-3-45 |
HWG-PR60A3-3-46 |
||
|
電源50Hz |
三相380V |
三相380V |
三相380V |
|||||
|
電熱功率 |
2x10 kW |
2x12.5 kW |
2x15 kW |
2x17.5 kW |
2x22.5kW |
2x30 kW |
||
|
進風溫度 |
常溫~ 230℃/400℃ |
常溫~ 230℃/400℃ |
常溫~ 230℃/400℃ |
|||||
|
出風溫度 |
常溫~ 350℃/ 500℃ |
常溫~ 350℃/ 500℃ |
常溫~ 350℃/ 500℃ |
|||||
|
進/出風口配件口徑 |
4″或5″ |
5″或6″ |
6″或8″ |
|||||
|
風
機 |
功率 |
1.5kW |
2.2kW |
3.0kW |
||||
|
最大風量 |
23m3/min |
24m3/min |
25m3/min |
|||||
|
最高風壓 |
1.9kPa(全壓) |
2.1kPa(全壓) |
2.3kPa(全壓) |
|||||
|
配置 |
電源線3m長，帶耐溫風機 |
|||||||
|
重量 |
124kg |
|||||||
實用循環型熱風機參數表
型號：HWG-PR3A1-006-11；HWG-PR3A1-018-12；HWG-PR5A3-006-21
HWG-PR5A3-018-22；HWG-PR5A3-025-23；HWG-PR7.5A3-006-24
HWG-PR7.5A3-018-25；HWG-PR7.5A3-025-26

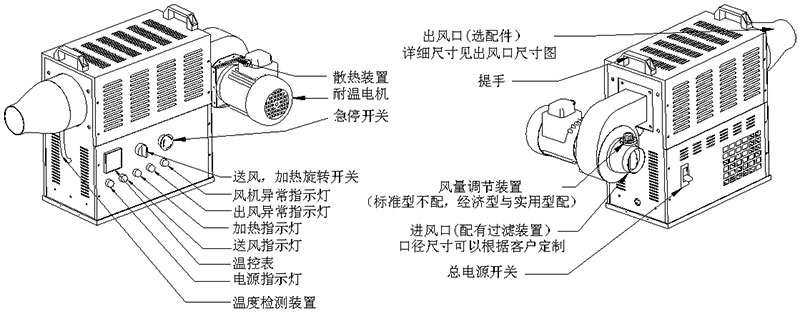

功能指示圖

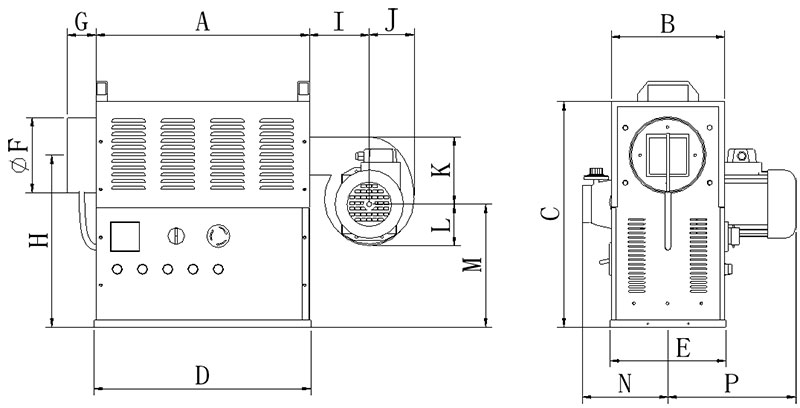

尺寸圖
|
型號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
P |
|
HWG-PR3A1-006-11 |
268 |
192 |
340 |
274 |
196 |
89 |
50 |
262 |
100 |
90 |
90 |
77 |
192 |
150 |
195 |
|
HWG-PR3A1-018-12 |
268 |
192 |
340 |
274 |
196 |
89 |
50 |
262 |
100 |
125 |
135 |
87 |
196 |
150 |
305 |
|
HWG-PR5A3-006-21 |
380 |
202 |
388 |
386 |
206 |
133 |
50 |
293 |
100 |
90 |
90 |
77 |
192 |
150 |
195 |
|
HWG-PR5A3-018-22 |
380 |
202 |
388 |
386 |
206 |
133 |
50 |
293 |
100 |
125 |
135 |
87 |
196 |
150 |
305 |
|
HWG-PR5A3-025-23 |
380 |
202 |
388 |
386 |
206 |
133 |
50 |
293 |
100 |
125 |
135 |
110 |
154 |
150 |
305 |
|
HWG-PR7.5A3-006-24 |
380 |
202 |
388 |
386 |
206 |
133 |
50 |
293 |
100 |
90 |
90 |
77 |
192 |
150 |
195 |
|
HWG-PR7.5A3-018-25 |
380 |
202 |
388 |
386 |
206 |
133 |
50 |
293 |
100 |
125 |
135 |
87 |
196 |
150 |
305 |
|
HWG-PR7.5A3-025-26 |
380 |
202 |
388 |
386 |
206 |
133 |
50 |
293 |
100 |
125 |
135 |
110 |
154 |
150 |
305 |
注：006:60W;018:180W;025:250W電機

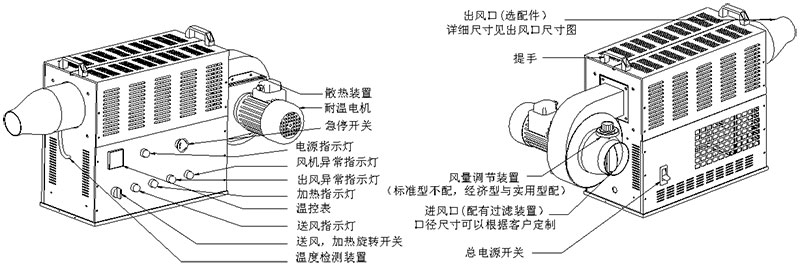

型號：HWG-PR10A3-025/055/075-31; HWG-PR15A3-025/055/075-32 功能指示圖
尺寸圖
|
型號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
|
HWG-PR10A3-025/055/075-31 |
502 |
240 |
440 |
120 |
326 |
120 |
80 |
340 |
102 |
121 |
108 |
110 |
|
130 |
150 |
131 |
142 |
|||||||||
|
130 |
150 |
131 |
142 |
|||||||||
|
HWG-PR15A3-025/055/075-32 |
502 |
240 |
440 |
120 |
267 |
120 |
80 |
340 |
102 |
121 |
108 |
110 |
|
130 |
150 |
131 |
142 |
|||||||||
|
130 |
150 |
131 |
142 |
注：250W/550W/750W電機
型號：HWG-PR20A3-1.5-41；HWG-PR25A3-1.5-42；HWG-PR30A3-2.2-43
HWG-PR35A3-2.2-44；HWG-PR45A3-3-45；HWG-PR60A3-3-46

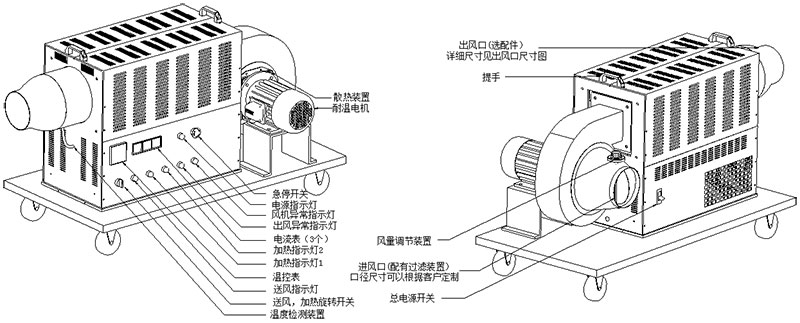

功能指示圖

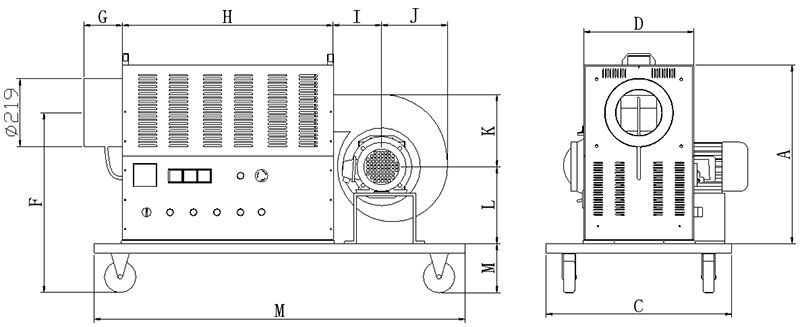

尺寸圖
|
型 號 |
A |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
|
HWG-PR20A3-1.5-41 |
590 |
600 |
360 |
360 |
560 |
100 |
685 |
157 |
157 |
182 |
395 |
130 |
1200 |
|
HWG-PR25A3-1.5-42 |
|||||||||||||
|
HWG-PR30A3-2.2-43 |
590 |
600 |
360 |
360 |
560 |
100 |
685 |
157 |
157 |
182 |
395 |
130 |
1200 |
|
HWG-PR35A3-2.2-44 |
|||||||||||||
|
HWG-PR45A3-3-45 |
590 |
600 |
360 |
360 |
560 |
100 |
685 |
180 |
180 |
206 |
365 |
130 |
1200 |
|
HWG-PR60A3-3-46 |
注：1.5KW/2.2KW/3KW耐溫電機
實用循環型熱風機出風口尺寸圖（選配件）
|
型號 |
A |
B |
C |
|
HWG-PR3A1-006-11 |
φ57 /φ76 |
89 |
φ89 |
|
HWG-PR3A1-018-12 |
|||
|
HWG-PR5A3-006-21 |
φ76 /φ89 /φ108 |
127 |
φ133
|
|
HWG-PR5A3-018-22 |
|||
|
HWG-PR5A3-025-23 |
|||
|
HWG-PR7.5A3-006-24 |
|||
|
HWG-PR7.5A3-018-25 |
|||
|
HWG-PR7.5A3-025-26 |
|||
|
HWG-PR10A3-025/055/075-31 |
|||
|
HWG-PR15A3-025/055/075-32 |
|||
|
HWG-PR20A3-1.5-41 |
φ89 /φ108 /φ133 /φ159 |
152
|
φ219
|
|
HWG-PR25A3-1.5-42 |
|||
|
HWG-PR30A3-2.2-43 |
|||
|
HWG-PR35A3-2.2-44 |
|||
|
HWG-PR45A3-3-45 |
|||
|
HWG-PR60A3-3-46 |
